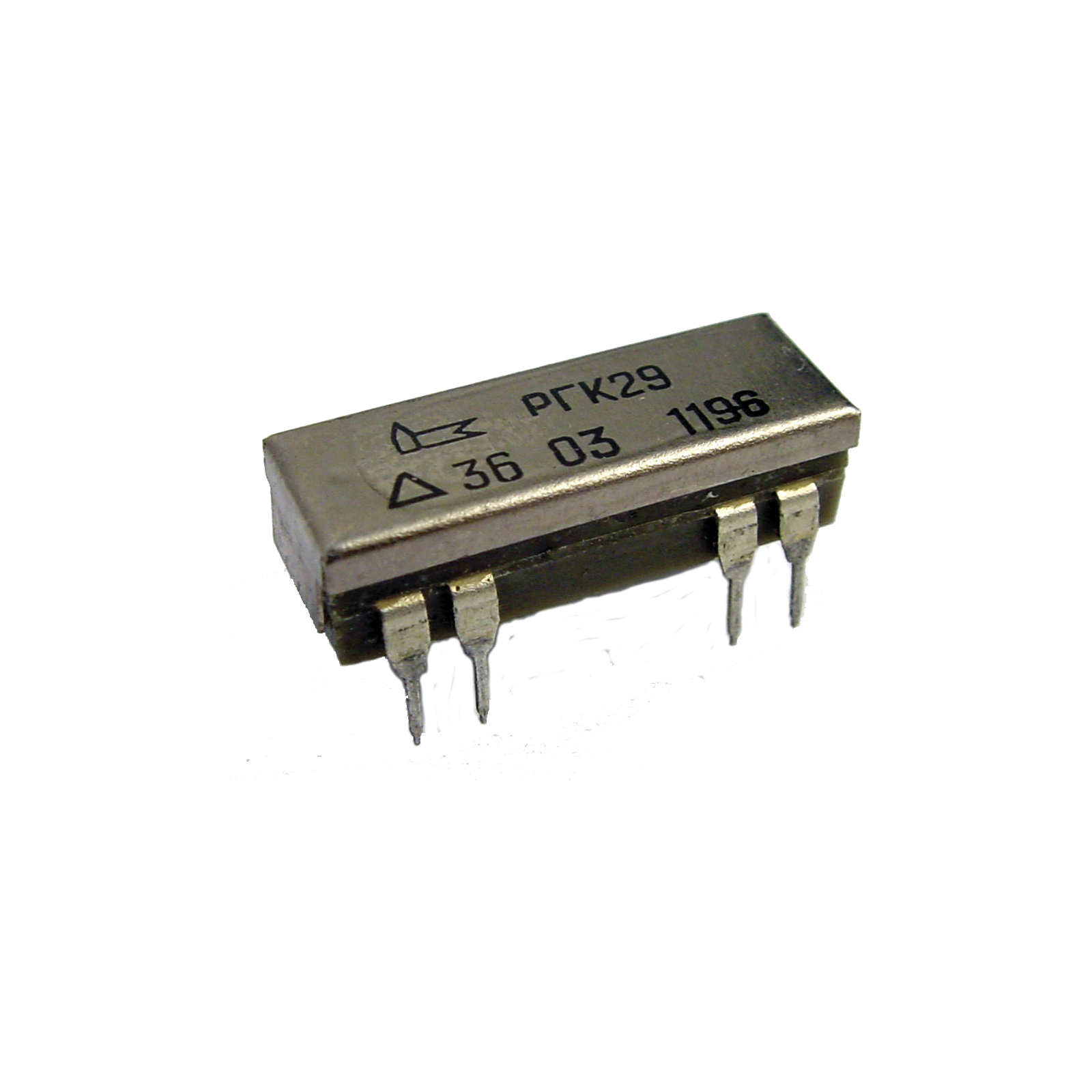

Реле герконовое РГК 29

Предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 10 000 Гц.

Варианты исполнения:
   - навесной монтаж шестью выводами на печатную плату (в отверстия) РГК 29, РГК 29В;
   - поверхностный монтаж с выводами загнутыми вовнутрь РГК 29-1, РГК 29-1В;
   - поверхностного монтажа с выводами загнутыми наружу РГК 29-2, РГК 29-2В;

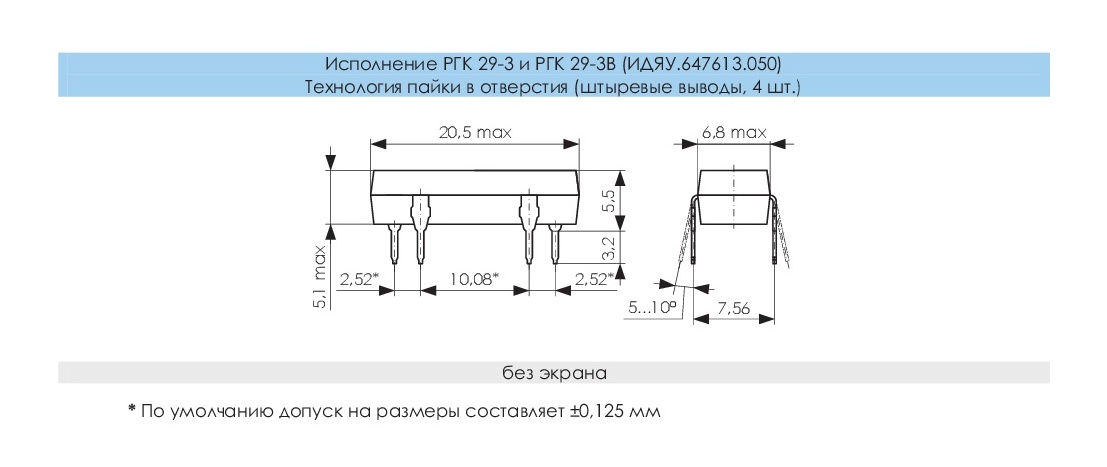

   - навесной монтаж четырьмя выводами на печатную плату (в отверстия) РГК 29-3, РГК 29-3В.

Запись при заказе

реле РГК 29 ИДЯУ.647613.002-01 ИДЯУ.647613.002 ТУ

изготавливается по

ГОСТ 16121-86, ИДЯУ.647613.002 ТУ, ИДЯУ.647613.002, ИДЯУ.647613.044, ИДЯУ.647613.045, ИДЯУ.647613.050

вид климатического исполнения

УХЛ2.1, В3.1

Характеристика

неполяризованное, одностабильное, двухпозиционное, управляемое постоянным током

Тип контактов

замыкающий

Количество контактов

1

Коммутируемый ток

0.5 A

Тип геркона

МКА-14103 СЯ0.360.024 ТУ

Масса, г

2.3

Герметичность

Негерметичное

Конфигурация контактов

2 Form A

Международное обозначение

SPST-NO

Частота

н/ч

Тип реле

герконовое

Показать больше технических данных

Загрузки

Материалы для скачивания

Реле герконовые.pdf

RGK29-3D-no_screen.pdf

RGK29-3D-screen.pdf

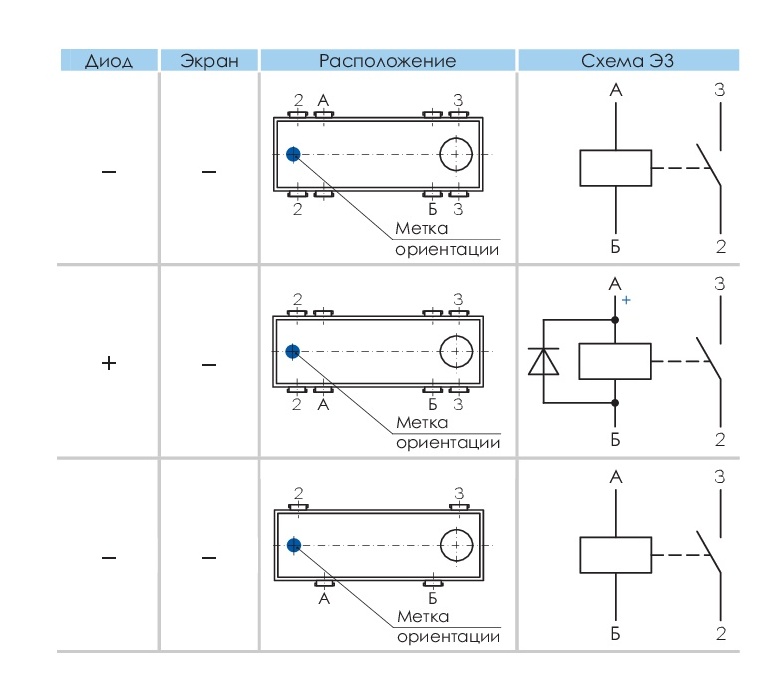

RGK29-E3-no_screen.pdf

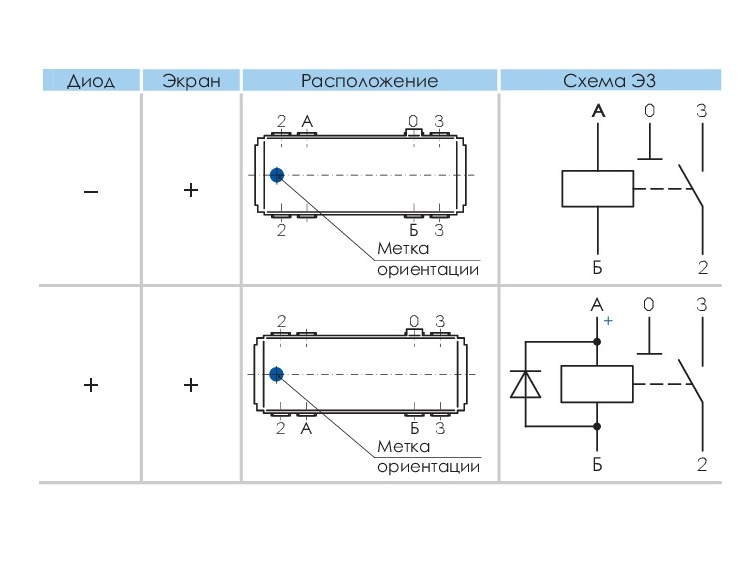

RGK29-E3-screen.pdf

RGK29-Global-version1.pdf

RGK29-Global-version2.pdf

RGK29-Global-version3.pdf
